木工除塵器除塵設計方案

2016-08-10 10:00:39 | 來源：m.m2992.cn | 作者 :

木工行業是一個相當古老的行業，人類社會很多偉大的發明都是由木工這個行業發明的。而木工行業也從師徒傳承逐步走向小團體協作最后發展到了規模制造，伴隨著每次木工生產的變化，木工行業的污染也變得越來越大，尤其是伴隨著自動化的發展，自動化的設備高速的運轉，生產的家具更快，更漂亮，當然其粉塵產生的速率也驚人的大，因此必須要配備足夠的木工除塵器設備來幫助處理粉塵。

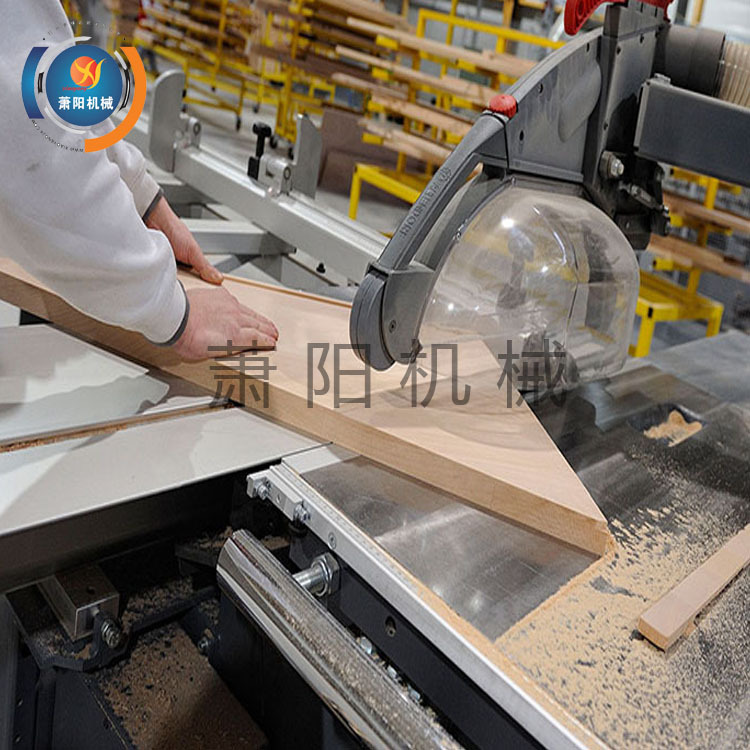

木工除塵器在木工廠的應用

圖：木工除塵器在木工廠的應用

這些粉塵的產生主要來源于5大機器設備：

1、木工鋸機，在高速運動的鋸，切割木料，產生的木屑粉塵直徑大，飛濺速度快，塵源固定。

2、木工刨床，加工木料平面以及成型面，木屑多為塊狀和粒狀，有少量細粉塵。

3、木工銑床，對木料進行銑削加工，木料徑度大，飛濺速度快，塵源不集中。

4、鉆床和榫槽機主要用于打孔和榫槽，產生的木屑非常粒徑較大，塵源不穩定。

5、木工車床，木屑多為塊狀和條狀，體積大，粉塵量小。

木工行業產生的粉塵其粒徑跨度是比較大的，但是絕大多數都是大顆粒粉塵，在設計木工除塵器除塵系統的時候，就需要充分考慮到這樣的情況，對于這種粒徑跨度大的情況，我們一般采用二級過濾，即先利用旋風除塵器將較大的顆?；厥?，然后利用布袋除塵器或者濾筒除塵器做最終凈化，凈化后的空氣可以直接排放回車間，這樣可以再冬夏節省空調能源的損耗。但是因?yàn)椴煌臋C(jī)器產生的污染情況也不盡相同，所以大膽采用了“多帶一”的設計，即在每個機床旁加裝一個旋風除塵器，即旋風除塵器并聯，然后共同連接到一個袋式除塵器上，做最終過濾，之所以這樣考慮的原因是較大的顆粒并不能在風管中長期漂浮，如果不能盡快處理，會沉積在風管內，而如果風管內粉塵達到一定濃度后有可能會引燃風管中大的木屑，這就有導致發生火災的可能，所以要先將大的木屑通過旋風除塵器過濾，然后將小顆粒通過風管運送，最終進入布袋除塵器或者濾筒除塵器進行最終過濾，之所以最后還要一個高效的二級除塵器的原因有2個，一是細小的顆粒是真正會危害到工人健康的，小于10μm的木屑會被吸入肺部，形成肺部疾病。二是只有通過高效的二級除塵器的凈化，這些氣體才能符合排放標準，才可以再循環回車間。

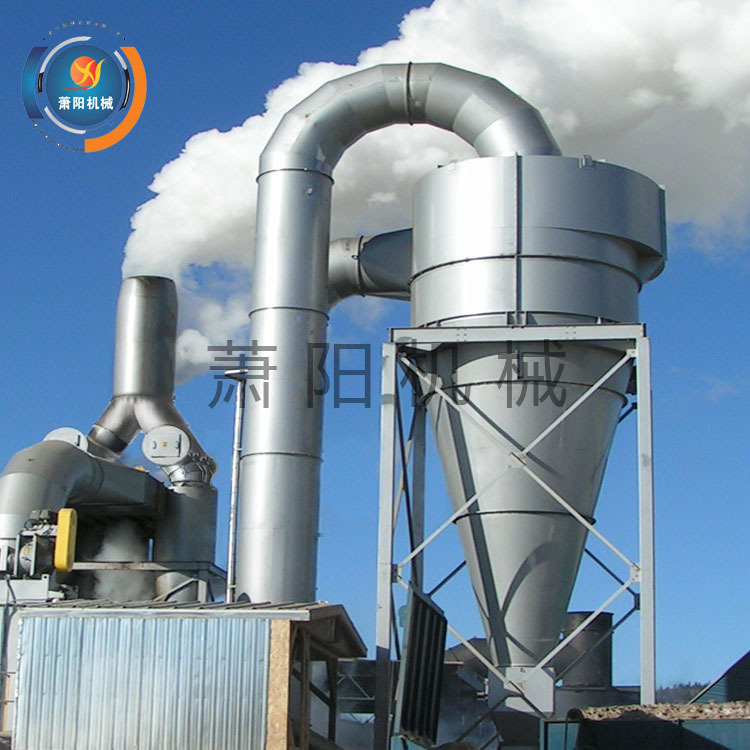

木工除塵器

圖：木工除塵器

在這里要說下不選擇靜電除塵器的原因，靜電除塵器主要是利用荷電粒子的定向運動來除塵器，雖然靜電除塵器的工作效率也非常高，而且對于越細小的顆粒，其凈化效果越高，但是木屑是很難被荷電的，這就導致了靜電除塵器在清除木屑粉塵時的無力，所以在該系統中選擇靜電除塵器可以說是非常不合理的。那么對于目前來說除塵效率高，對細小顆粒除塵效果比較好的自然就是布袋除塵器和濾筒除塵器了。但是在選擇這些除塵器是還是比較推薦使用濾筒除塵器，因?yàn)?/span>布袋除塵器必須要靠形成初塵以后才能夠達到較高的除塵效率，相對于濾筒除塵器，還是需要一定條件的。

在確定了木工車間使用的除塵器以及選型以后，就剩下管路的布置，集塵罩的選用及安裝、管路風量的計算、環保離心風機的選型了，這里，首先要選用合適的集成罩，建議有條件的情況下，完全可以將集塵罩與塵源封閉，防止粉塵外泄，如果無法密封，那么就需要分析粉塵飛濺的實際情況，擺放集成罩，設計好集成罩的擺放以后，需要確定集成罩負壓的大小，這個壓力一定要合適，搞定集成罩以后，要先設計出管路，在確定了集成罩、管路、除塵器以后，就可以計算需要環保離心風機的風量了，這里推薦利用伯努利方程來解決，一定要盡可能的考慮到能量的損失，利用機械能守恒定律來解決問題。
